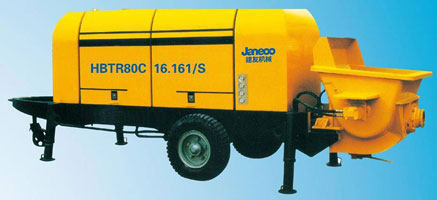

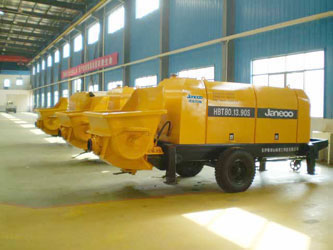

مقطورة ضخ الاسمنت
ميزات :
1 هيكل معقول ، صيانة سهلة.
2.تستخدم توزيع الصمامات بشكل S ولذلك كان خسائر الضغط صغيرة وقوة المحكم السد جيدة.
3.نظام هيدروليكي يستخدم دائرة مفتوحة ومقبول بمضخات المحرك من شركة REXROTH ألمانية ومن شركة كاوازاكي يابانية (KAWASAKI )ومضخات الوقود من شركةWEICHAI ألمانية وكل ذلك بوظيفة تبديل بين ارتفاع الضغط وانخفض الضغط ويوسّع نطاق الاستخدام لنفس المخضة.
4.نظام التراقب الألكتروني ب PLAالمراقب القابل البرمجة
تطبيقات
تستخدم في البناء المستمرّ للمشاريع الري والطاقة الكهربائية والبناء الأساسي الحضري.
بارامترات
مضخة الخرسانة الثابتة على المقطورة | سلسلة الصمام S المحرك HBT | سلسلة الصمام S محرك الديزل HBTR | ||||
النموذج | الوحدة | HBT60C. 13.90/S |
HBT80C. 16.110/S |
HBT80C. 18.165/S |
HBTR80C. 13.130/S |
HBTR80C. 16.161/S |
نتاج الخرسانة (الضغط المنخفض / الضغط العالي) | m3/h | 66/39 | 74/44 | 85/53 | 90/53 | 75/43 |
ضغط الخرسانة (الضغط المنخفض / الضغط العالي) | MPa | 7/13 | 9/16 | 9/18 | 7/13 | 9/16 |
ضغط النظام الهيدروليكي | MPa | 32 | 32 | 32 | 32 | 32 |
قطر الأسطوانة × الشوط | mm | φ200×1600 | φ200×1800 | φ200×1800 | φ200×1800 | φ200×1800 |
حجم المزاح من مضخة الزيت الرئيسي | ML/r | 190 | 260 | 190×2 | 190 | 190 |
الطاقة الديناميكية | kW | 90 | 110 | 90+75 | 130 | 161 |
ارتفاع التغذية | mm | 1450 | 1450 | 1450 | 1450 | 1450 |
حجم القادوس | m3 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 |
حجم الخزانة الهيدروليكية | L | 600 | 600 | 600 | 600 | 600 |
الأبعاد | mm | 6100×2030 ×2200 |
6350×2030 ×2200 |
6600×2030 ×2200 |
6350×2030 ×2300 |
6350×2030 ×2300 |
الوزن الإجمالي | kg | 6000 | 6150 | 6250 | 6500 | 6550 |
مسافة النقل (العمودية / الأفقية) | m | 240/960 | 240/960 | 300/1400 | 270/1200 | 350/1500 |
ملاحظة : المعلمات أعلاه قابلة للتغيير دون إشعار مسبق.
