محطة تكسير الأحجار المتحركة

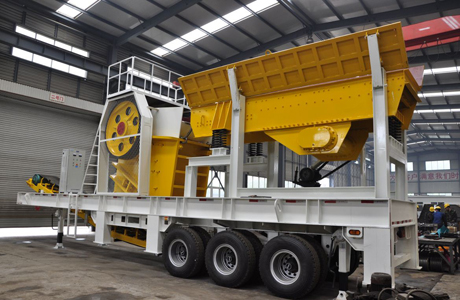

محطة تكسير الأحجار المتحركة يمكن تجهيزها بكسارة حجارة، كسارة ارتكاسية و كسارة مخروطية . المواد المنقولة للكسارة بواسطة آلة تغذية لمحطة التكسير المتحركة . على حسب إستكمال التكسير الأولي، سوف تعالج المواد بغربال إهتزاز دائري ، لإستيعاب التكسير الدائري . المواد بحجم حبيبات تطابق المواصفات سوف تفرغ بواسطة ناقل نظام التكسير .
على أساس متطلبات الإنتاج، غربال الإهتزاز الدائري لمحطة التكسيرالمتحركة يمكن فكها للتكسير المباشر الأولي للمواد الخام . المواد المعالجة سوف تسلم لكسارة أخرى مباشرة لمعالجة أخرى .
المععلمات الفنيةمحطة التكسير المتحركة مع كسارة أحجار فكية
الموديل | YZ938E69 | YZ1149E75 | YZ1349E90 |
طول ممر النقل (mm) | 11900 | 13100 | 14600 |
عرض ممر النقل (mm) | 2550 | 2550 | 2950 |
إرتفاع ممر النقل (mm) | 3650 | 4450 | 4500 |
الطول الأقصى (mm) | 12100 | 13300 | 14600 |
العرض الأقصى (mm) | 2900 | 2950 | 3300 |
الإرتفاع الأقصى (mm) | 4060 | 4810 | 5300 |
الوزن (ton) | 36 | 57 | 83 |
مواصفات إطار العجلة | محورين | ثلاثة محاور | ثلاثة محاور |
موديل الكسارة | PE600×900 | PE750×1060 | PE900×1200 |
حجم حبيبات مواد التغذية القصوى (mm) | 480 | 630 | 750 |
نطاق ضبط المخرج (mm) | 65-160 | 80-140 | 95-165 |
قدرة المعالجة (t/h) | 90-180 | 110-320 | 220-450 |
موديل المغذي | ZSW380×96 | ZSW490×110 | ZSW490×130 |
موديل ناقل الحزام الرئيسي | B800×8.5M | B1000×9M | B1200×9.5M |
موديل ناقل الحزام الجانبي ( إختياري) | B450×3M | B500×3.5M | B650×4M |
عدة المولد (إختياري) (kW) | 180 | 220 | 250 |
الموديل | YZ938F1210 | YZ1149F1214 | YZ1149F1315 |
طول ممر النقل (mm) | 11900 | 11900 | 13100 |
عرض ممر النقل (mm) | 2550 | 2600 | 2900 |
إرتفاع ممر النقل (mm) | 3900 | 3900 | 4450 |
الطول الأقصى (mm) | 12100 | 12100 | 13300 |
العرض الأقصى (mm) | 2900 | 2950 | 2950 |
الإرتفاع الأقصى (mm) | 4310 | 4310 | 4810 |
الوزن (ton) | 39 | 44 | 54 |
مواصفات إطار العجلة | محورين | محورين | ثلاثة محاور |
موديل الكسارة | PF-1210 | PF-1214 | PF-1315 |
حجم حبيبات مواد التغذية القصوى (mm) | 300 | 300 | 350 |
قدرة المعالجة (t/h) | 70-130 | 90-180 | 120-250 |
موديل المغذي | ZSW380×96 | ZSW490×110 | ZSW490×110 |
موديل ناقل الحزام الرئيسي | B800×8.5M | B1000×9M | B1000×9M |
موديل ناقل الحزام الجانبي ( إختياري) | B450×3M | B500×3.5M | B500×3.5M |
عدة المولد (إختياري) (kW) | 220 | 270 | 350 |
الموديل | Y3K1548B75 | Y3K1860B160 |
طول ممر النقل (mm) | 14000 | 15200 |
عرض ممر النقل (mm) | 3100 | 2830 |
إرتفاع ممر النقل (mm) | 4300 | 4350 |
الطول الأقصى (mm) | 14000 | 16400 |
العرض الأقصى (mm) | 3400 | 3400 |
الإرتفاع الأقصى (mm) | 4700 | 4700 |
الوزن (ton) | 34.5 | 47.5 |
مواصفات إطار العجلة | محورين | ثلاثة محاور |
موديل الكسارة | B75 | B160 |
ناقل الحزام لتفريغ المواد | B650×7M | B800×7.5M |
ناقل الحزام للمواد العائدة 1 | B650×9.5M | B800×9.5M |
ناقل الحزام للمواد العائدة 2 | B650×5M | B800×6M |
ناقل الحزام تحت الغربال المهتز | B800×6M | B800×7M |
موديل الغربال المهتز | 3YK1548 | 3YK1860 |
